бажання мати комфортне робоче місце призвело до створення даної “приставки” для комп’ютерного крісла. гуляючи по магазинах, що торгують офісними меблями, натрапив на якийсь майданчик для клавіатури, яка кріпилася до комп’ютерного крісла.конструкція представляла з себе пластиковий кронштейн з затискачем-струбциною, на кінці якого знаходився шарнір з виходить з нього майданчиком-столиком, розміром з клавіатуру. Якийсь міні столик для клавіатури

Попросивши показати її в справі в магазині я зрозумів що заводська конструкція має ряд незручностей: 1) досить квола 2) шарнір не тримає майданчик “намертво” 3) струбцина громіздка , не за всяке крісло її можна зачепити , і так, вона теж “сповзає”

“погугливши” виявив, що у продажу є також майданчики для миші (всі такого-ж якості і тих же властивостей)поміркувавши, дійшов висновку, це саме те, що мені потрібно!.

так чим-же зручні такі девайси? справа в тому, що перебуваючи в кріслі і годинами працюючи мишею на такий прикріпленою майданчику, немає втоми кистьових суглобів, зменшується розвиток “тунельного синдрому”, не втомлюється спина. все це відбувається через відсутність прив’язки до поверхні робочого столу, а будь-який рух крісла (будь то гойдання, або обертання) не впливає на переміщення миші рукою, так-як поверхня, на якій знаходитися миша, гойдається і обертається разом з вашою рукою. мій “внутрішній перфекціоніст” довго боровся з моїм “внутрішнім лінивцем” – який переконував просто купити і не морочитися) .переміг той, завдяки якому і 8 народжуються всі мої проекти .

Завдання:1) “придумати велосипед” , по суті заново придумати кріплення для майбутньої площадки2) майданчик з кріпленням повинна легко зніматися при необхідності.3) придумати шарнірне, але жорстке кріплення для самого майданчика (нижче поясню для чого це потрібно)

Пошук місця кріплення кронштейна з майданчиком, привів до точок кріплення механізму “topgun” , який відповідає за підйом і хитання крісла.

За моїм задумом, основний кронштейн буде вставлятися у другу частину , закріплену до крісла ( до болтів механізму “topgun” ),для основи кронштейна взяв профільну трубу квадратного перетину 25 х 25 х 1,5 mm , а для кріпильної частини підійшла квадратна труба трохи більшого розміру 30 х 30 х 2,5 mm .профіль меншого перетину ідеально входить всередину труби більшого розміру.

Розташувавшись по зручніше в кріслі, прикинув розташування центру майданчика під мишу (враховуючи як сидяче, так і” напів-лежаче ” положення тіла).

виконання

Кронштейн і його кріплення:

1) з профілю більшого перетину, відміряв і відрізав” болгаркою ” заготовку довжиною l=300mm. 2) з двох куплених, перфорованих сталевих пластин 60 х 80 , зробив кріпильні “вуха” , обрізавши кути і обточивши шкіркою.3) приварив ці “вуха” до заготівлі на відстані, рівному кріпленню болтів механізму “topgun” l=150mm . (одне вухо приварювалося ближче до краю заготовки).4) на вільному кінці заготовки, відступивши від краю 40 мм , просвердлив отвір і приварив до нього гайку м6х1 (для майбутнього кріпильного гвинта-баранчика ).

Озброївшись будівельним транспортиром , я вирахував кут між віссю майбутнього майданчика до перпендикулярної осі, що проходить уздовж кріплення передніх болтів механізму “topgun”, який склав 50 градусів .5) від профілю меншого перетину відрізав “болгаркою” заготовки потрібного розміру: l=370mm, l=200mm і l=110mm , і від торцював їх під необхідний кут.6) зварюванням “зібрав” кронштейн в єдине ціле .7) болгаркою, насадкою-щіткою (з металевим ворсом) і шкіркою-зачистив зварений шов8) перевернувши крісло, вивернув два гвинти з різьбленням m8 х 1,25 від майданчика “topgun”.9) приміряв і ” наживив “кріпильну заготовку з” вухами ” (прівернув гвинти, через отвори майданчика і вушка моєї заготовки).10) у привернуту трубу вставив відповідну частину- кронштейн , потім в приварену гайку ввернув гвинт-баранчик і затягнув його”від руки”.поставивши крісло в його нормальне положення, я переконався, що при посадці в крісло , верхня частина кронштейна розташовувалася точно під долонею (там, де в майбутньому буде рухатися миша)

Шарнір майданчика:

Довго підбирав простий, але міцний на утримання положення, шарнір .для цієї мети мені підійшов кріплення з шарніром від старої екшн камери (використовується для кріплення камери на кермо велосипеда), який мав на кінці шарніра різьбовий гвинт.шарнір представляв у своїй основі-квадратний перетин .вставивши його в профіль сталевого кронштейна, я побачив, що потрібно ущільнення , так-як перетин було менше і підстава всередині кронштейна-бовталося.підібравши пластикові заглушки для сталевого профілю – я відрізав у них “капелюшок” і решту натягнув на підставу шарніра в двох місцях, після цього підстава щільно зайшло в трубу кронштейна. для гарної фіксації просвердлив в профілі кронштейна отвір , на рівні середини підстави шарніра, і нарізавши різьблення з двох сторін – притягнув підставу до кронштейну двома гвинтами м4 х 0,7 .коли кріпильна основа і кронштейн були повністю готові, пофарбував їх чорною матовою фарбою з балончика .

Майданчик-килимок для миші

: основа майданчика-пластик t=6mm (який активно використовують рекламники для виготовлення об’ємних букв) легкий, відмінно обробляється , і ріжеться.вирізавши з пластика коло діаметром d=150mm , в 4 місцях по всій площі просвердлив кріпильні отвори під саморізи d=3mm .

В гаражі валявся алюмінієвий фланець (від якоїсь саморобної вішалки), в якому вже було 4 кріпильних отвори, через які саморізами закріпив його до центру пластикового кола.з другого шматка пластика вирізав прямокутну площадку , в розмір купленого прогумованого килимка для мишки 260 x 260 mm ( надалі я її зробив іншої форми, про це нижче ).до цього майданчика, посередині, був прикручений саморізами пластиковий круг з фланцем . в торці фланця просвердлив отвір d=5mm і нарізав різьблення для кріплення шарніра.

До готової майданчику приміряв гумовий килимок , в його правому верхньому кутку знайшов “мертву зону” (миша в цьому місці майже не використовує простір при русі) і крейдою позначив точку .підібрав пару неодимових магнітів d10 х 2 . Взявши пробійник d=10mm встановив його зі зворотного боку килимка, в точку “мертвої зони” і акуратно, вручну, обертальними рухами прорізав гуму майже на всю глибину, не пошкоджуючи при цьому зовнішню тканину килимка.вийняв вирізаний круглий шматочок гуми, очистив утворену “ямку” .використовуючи прозорий, еластичний клей для гуми і пластика, вклеїв в утворену ямку- неодимовий магніт , потім наклеїв на прямокутну поверхню пластикової площадки підготовлений килимок з магнітом .білою акриловою фарбою зробив візуальну позначку місця “парковки” .

Коли клей висох, прівернул готову майданчик-килимок , на стирчить з шарніра шток з різьбленням (використовуючи гайку для законтривания), підібравши зручне положення площини, затягнув пластикову гайку шарніра.до слова кажучи найзручніше положення площини килимка – не паралельно підлозі а трохи нахилене в сторону від крісла.

В роботі я використовую тільки перевірені і надійні мишки а4tech серії х7-це не реклама! вони досить важкі і відмінно ковзають (це важливий момент) . розібравши миша, в її нижню частину , на вільне місце я так-же приклеїв неодимовий магніт .

“-а для чого ж магніт в кутку майданчика під килимком, і в мишці?”- запитаєте ви. розповідаю: як можна здогадатися – магніти служать для паркування миші в неробочий час . Перемістивши мишку на точку з магнітом, вбудованим в килимок, -мишка прилипає до цього місця і не падає ,навіть при сильно нахиленому майданчику, а так само будь трясці або переміщенні крісла.легким зусиллям кисті руки, зсунувши мишку в сторону-звільняю її від тяжіння магніту і працюю , поки не потрібно знову її припаркувати.

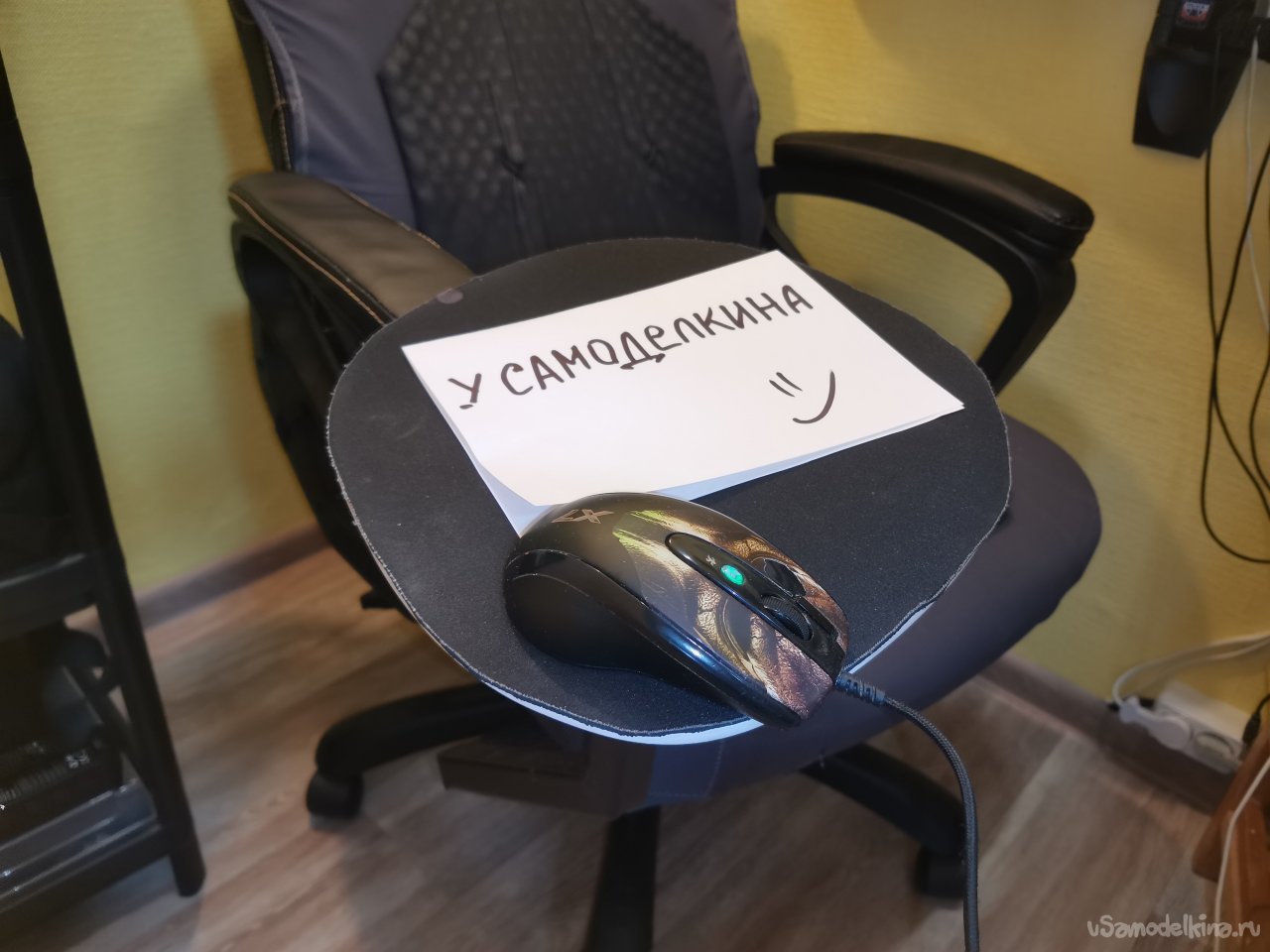

Надалі, при переїзді в мій імпровізований кабінет (про який я так само розповідав на цьому сайті) була зроблена друга версія майданчика-килимка. друга версія має більш складну форму “прямокутно-овальну” не має гострих кутів, яка для мене більшЕргономічна.

Так-же, вона була вклеєна в поліпропіленове кільце з сантехфітінга, з нарізаними насічками для зручності затягування.
