Як вибрати кабель силовий

11-11-2020

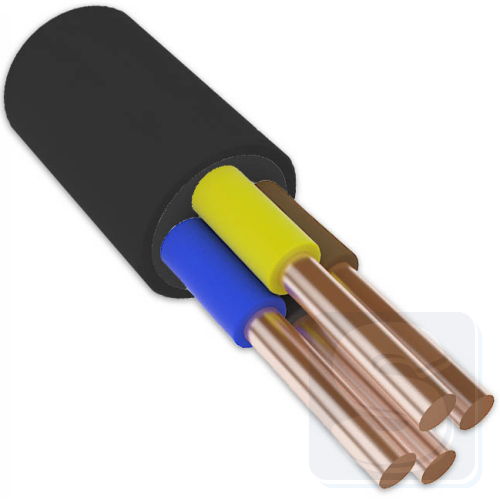

Покупці часто плутають два принципово різних поняття: кабель і провода . Тому перед тим, як говорити про вибір кабелю, необхідно розібратися, в чому ж відмінність між ними. Згідно госту 15845-80, прийнятому ще в срср, але до сих пір залишається актуальним, головною особливістю кабелю є утримання в ньому однієї або декількох ізольованих жив. Жили покриті оболонкою, поверх якої є ще один захисний покрив, який може бути навіть броньованим. Але, найчастіше, цей покрив пластмасовий, гумовий, поліетиленовий або металевий. Настільки потужний захист електрокабеля необхідна для того, щоб захистити жили від вологи, світла, спеки, холоду, впливу різних хімічних речовин і так далі. Кабель, що володіє високим рівнем захисту, можна укладати під землю або під воду.

Кабель може бути мідним або алюмінієвим. За сучасними нормами електропроводки в квартирах, кабелі повинні бути виключно мідними. Але в будинках старої споруди іноді ще зустрічається алюмінієва проводка. Головною її перевагою перед мідною є той факт, що вона в рази дешевше.

Типи кабелю

Кабелі умовно можна розділити на кілька типів по їх використанню.

Силові для громадських і житлових приміщень

Контрольні (для прокладки в землі, в умовах агресивного середовища)

Коаксіальні (для організації багатоканального зв’язку на великі відстані)

Суднові (в силових і освітлювальних мережах, в ланцюгах управління, сигналізаціях)

Кабелі зв’язку (для організації зв’язку, наприклад, телефонного)

Тому, перш ніж приступити до вибору, необхідно зрозуміти, де буде використовуватися кабель. Для побутової проводки (квартира, будинок, дача і т.д.) використовуються силові кабелі.

Перетин кабелю

Так само важливим критерієм при виборі електрокабеля є перетин його жили. Перетин кабелю-це площа струмопровідної жили на зрізі. Якщо жила складається з декількох зволікань, то площа жили буде дорівнює сумі площ перетинів всіх її складових. Мідний кабель витримує велику потужність при меншому перерізі кабелю, ніж алюмінієвий, так як мідь має менший опір.

Перетин кабелю вибирається виходячи з величини струму, який буде протікати в кабелі. Силу струму можна визначити з навантаження (потужності приладів, що живляться кабелем). Наприклад, водонагрівач потужністю 5кw, включений в мережу 220в буде споживати струм рівний 23а. Для вибору необхідного перетину скористаємося таблицею вибору перетину кабелю по силі струму.

З таблиці видно, що струм в 23а, здатний витримати кабель перетином 2,5 кв.мм і більше,отже можна застосувати кабель ввг-3х2, 5 або будь-який аналогічний кабель. Якщо з позначенням 2,5 все зрозуміло (величина перетину кабелю), то з позначенням 3 питання. Що це таке? цифра 3 в даній формулі означає кількість ізольованих провідників в кабелі. У сучасних будинках, як правило, використовуються 3-х жильні кабелі («фаза», «нуль» і захисний провідник «pe»).

Маркування електрокабелів

Кожен електрокабель несе на собі інформацію про матеріали жил, обмотки, багатьох додаткових властивостях. Вони зашифровані в абревіатури.

А – (перша буква) алюмінієва жила, якщо букви немає – жила мідна. Ас-алюм. Жила, свинцева оболонка. Аа-алюм. Жила і алюмінієва оболонка. Б-броньований. Дві сталеві стрічки з антикорозійним покриттям. Бн-броньований з шаром, що не підтримує горіння. Б – без подушки. В- (перша (при відсутності а) буква) пвх ізоляція. В- (друга (при відсутності а) буква) пвх оболонка. Г (на початку) – кабель для гірничих виробок. Г (в кінці) – немає захисного шару поверх броні. » голий ” г (в кінці) – водозахисні стрічки герметизації металевого екрану. 2г-алюмополімерна стрічка поверх герметизованого екрану. Шв-захисний шар (випресований шланг (оболонки) з пвх). Шп-захисний шар (випресований шланг (оболонки) з поліетилену). Шпс-захисний шар (випресований шланг з самозагасаючого поліетилену).к – на початку) – контрольний кабель к-броньований (круглі оцинковані сталеві дроти із захисним шаром поверх них). С-свинцева оболонка. О-окремі оболонки поверх кожної фази. Р-гумова ізоляція. Нр-гумова ізоляція, що не підтримує горіння. П-ізоляція або оболонка з термопластичного поліетилену. Пс-ізоляція або оболонка з самозагасаючого не підтримує горіння поліетилену. Пв-ізоляція з вулканізованого поліетилену. Ббг-броньований (профільована сталева стрічка). Нг – не підтримує горіння. Ls-low smoke-низьке димо – і газовиділення. Кг-кабель гнучкий.

А (перша буква) – алюмінієва жила, якщо букви немає-жила мідна. А (в середині) – алюмінієва оболонка. Б-броня з плоских сталевих стрічок (після символу матеріалу оболонки). Аб-алюмінієва броня. Сб- (перша або друга (після а) буква) свинцева броня. С – матеріал оболонки свинець. О-окремо освинцьована жила. П-броньований (плоскі сталеві оцинковані дроти). К-броньований (круглі сталеві оцинковані дроти). В-паперова ізоляція з збідненої просоченням (в кінці позначення) через тире. Б – без подушки. Л – в складі подушки додаткова одинарна лавсанова стрічка. 2л – у складі подушки додаткова подвійна лавсанова стрічка. Г-відсутність захисного шару («голий»). Н-негорючий зовнішній шар. Ставиться після символу броні. Шв-зовнішній шар у вигляді випресованого шланга (оболонки) з полівінілхлориду. Шп-зовнішній шар у вигляді випресованого шланга (оболонки) з поліетилену. Швпг-зовнішній шар з випресованого шланга з полівінілхлориду зниженої горючості. (ож) (в кінці) – кабелі з однопроволочними жилами. У-ізоляція паперова з підвищеною температурою нагріву (в кінці позначення). Ц (попереду позначення) – паперова ізоляція, просочена не стікає складом.

А – (перша буква) алюмінієва жила, при її відсутності – жила мідна за замовчуванням. В- (друга (при відсутності а) буква) пвх ізоляція. В- (третя (при відсутності а) буква) пвх оболонка. П-ізоляція з поліетилену. Пс-ізоляція з самозагасаючого поліетилену. Г-відсутність захисного шару»голий”. Р-гумова ізоляція. К- (перша або друга (після а) буква) – кабель контрольний. Крім кг-кабель гнучкий. Ф-ізоляція з фторопласту. Е (на початку) – кабель силовий для шахтних умов. Е (в середині або в кінці) – кабель екранований.

Силовий кабель:

N-виготовлений згідно з німецьким стандартом . Y-ізоляція з пвх. H-відсутність в пвх-ізоляції галогенів (шкідливих органічних сполук). M-монтажний кабель. C-наявність мідного екрану. Rg-наявність броні.

Y – пвх-ізоляція. Sl-кабель контрольний. Li-багатожильний провідник виконаний за німецьким стандартом vde.

N-виготовлений за німецьким стандартом vde. Hx-ізоляція із зшитої гуми. C-мідний екран. Fe 180-при пожежі цілісність ізоляції, при використанні кабелю без кріпильної системи, зберігається протягом 180 хвилин. E 90-при пожежі цілісність ізоляції, при використанні кабелю без кріпильної системи, зберігається протягом 90 хвилин.

N-виготовлений відповідно до німецького стандарту vde. Y-пвх ізоляція. 2y-ізоляція з поліетилену. 2x-ізоляція із зшитого поліетилену. S-мідний екран. (f) – поздовжня герметизація. (fl) – поздовжня і поперечна герметизація. E-трижильний кабель. R-броня з круглих сталевих дротів.

Кспв – кабелі для систем передачі у вініловій оболонці. Кпсвв-кабелі пожежної сигналізації, з вініловою ізоляцією, у вініловій оболонці. Кпсвев-кабелі пожежної сигналізації, з вініловою ізоляцією, з екраном, у вініловій оболонці. Пнсв-провід нагрівальний, сталева жила, вінілова оболонка. Пв-1, пв-3 – провід з вініловоїІзоляція. 1, 3 – клас гнучкості жили. Пвс-провід в вініловій оболонці з’єднувальний. Шввп-шнур з вініловою ізоляцією, у вініловій оболонці, плоский. Пунп-провід універсальний плоский. Пунп-провід універсальний плоский гнучкий.
