Добрий день, дорогі друзі. Дуже часто при здійсненні ремонту у житловому приміщенні стоїть питання про заміну електропроводки, особливо це стосується старих радянських будинків, так як пожили свій час дроти не витримують потужності сучасної техніки, що призводить до перегрівання і руйнування ізоляції. В частковій заміні проводки є сенс, якщо Ви не збираєтеся робити ремонт, а якийсь шматок дроту пошкодився. В інших випадках слід говорити тільки про повну заміну електропроводки. Якщо Ви самоучка або ніколи раніше не мали справи з такими процесами, то краще доплатити і довірити справу знає людині, ніж самому розбиратися у всіх схемах, тому що будь-яка помилка може призвести до того, що доведеться розкривати відремонтоване приміщення. У статті я зібрав покрокову інструкцію заміни електропроводки для квартир, приватних будинків і робочих приміщень. Приємного читання.

Як зробити електропроводку в квартирі?

Монтаж електропроводки в квартирі своїми руками не такий тривалий і витратний, як монтаж проводки в будинку. Це пов’язано з тим, що тут не потрібно підводити лінію всередину житла, оскільки це забезпечує компанія-забудовник.

Розведення кабелю по кімнатах складається з наступних етапів:

  • складання схеми;
  • розрахунок кількості необхідних матеріалів та електричної фурнітури;
  • розмітка і штроблення стін;
  • кріплення кабелю;
  • установка розеток, вимикачів і розподільних коробок;
  • складання вступного щитка;
  • перевірка лінії тестером.

Слід зазначити, що на сьогоднішній день відкрите проведення електропроводки в квартирі уже не використовують, тому в даній статті ми розглянемо монтажні роботи прихованим способом.

Далі ми надамо детальну покрокову інструкцію з нуля, яка підійде для новачків, охочих перевірити свої сили в електриці.

Складання схеми

Схему електропроводки в квартирі нескладно зробити своїми руками. Для цього рекомендується використовувати ксерокопію плану новобудови, на якому можна зручно відзначати місця встановлення розеток, вимикачів, світильників і інших складових елементів.

Початкова точка схеми – місце розміщення розподільного щитка в квартирі. Зазвичай цим місцем є коридор, поруч із вхідними дверима, на висоті приблизно 1,5 метра від підлоги.

При складанні рекомендуємо Вам враховувати наступні поради та правила:

  • Траса квартирної електропроводки повинна проходити строго вертикально і горизонтально по стінах. Така вимога забезпечує меншу ймовірність ушкодження. Наприклад, по розташуванню розетки ви зможете дізнатися, де саме проходить кабель, щоб випадково не вбити в нього цвях, коли вішаєте картину. В ідеалі рекомендується перед забиванням цвяха знайти провід в стіні за допомогою спеціального приладу.
  • Поворот траси повинен здійснюватися тільки під прямим кутом.
  • Найкраще прокладати лінію у верхній частині стіни, на відстані 20 см від стелі (така висота забезпечить мінімальну ймовірність механічного пошкодження і при цьому не позначитися на зручності ремонту). Також можна провести проводку по підлозі, а не стелі, використовуючи спеціальний електротехнічний плінтус.
  • Вимикачі в квартирі повинні розташовуватися при вході в кімнату, з боку дверної ручки. Висота розміщення вимикачів не нормується по ГОСТу і Сніпу, але, як правило, становить або 80 см або 150 див. За євростандартом краще встановлювати виріб нижче, до того ж дітям буде зручніше включати світло при необхідності.
  • Розетки кріпляться внизу (30 см від підлоги), але за необхідності можуть розміщуватися на будь-якій висоті (наприклад, на кухні над стільницею). Рекомендується на 6 кв. метрів приміщення встановлювати мінімум одну розетку. У кухні кількість виробів повинна відповідати кількості побутової техніки, але зазвичай ставлять 5-6 штук. Відстань від місця кріплення до дверей і вікна не повинно бути менше, ніж 10 див.
  • У кожній кімнаті має бути обов’язково розподільна коробка.
  • Перед тим, як складати проект електропроводки в квартирі, ретельно сплануйте місцезнаходження побутової техніки і меблів. Трапляється так, що після електромонтажних робіт вироби можуть закриватися меблями, або шнури від побутової техніки не дістають до джерела живлення.
  • У ванній кімнаті повинно бути мінімум 2 розетки (одна для підключення пральної машинки, друга для фену).
  • Обов’язково включіть в Вашу схему квартирної електропроводки УЗО на 30 мА, яке захистить від ураження електричним струмом. Рекомендується окреме УЗО на 10 мА встановлювати для ванної кімнати.
  • Поради щодо вибору фурнітури

    Перед тим, як Ви вирішите йти в магазин за вимикачами, розетками та іншими елементами, необхідно визначитися з їх видом. Ціна так само може відігравати неабияку роль.

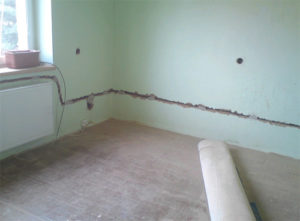

    Прокладка траси

    Як ми вже говорили раніше, довжину провідників необхідно купувати з запасом. Цей запас піде на їх з’єднання між собою (з кожної сторони жила оголюється на 5-10 см) і на підключення розеток, вимикачів, світильників (запас довжини від 5 до 15 см).

    Для початку визначтеся з тим, як електропроводка буде фіксуватися до стіни. На сьогоднішній день існують спеціальні хомути, але ми рекомендуємо Вам використовувати «дідівський спосіб» — кріплення розведеним алебастром. Для цього необхідно помістити лінію в штроби і через кожні 25-30 см «прихопити» грудкою алебастру, як показано на фото.

    Кріплення алебастром

    Звертаємо Вашу увагу на те, що алебастр твердне дуже швидко, тому діяти потрібно в темпі.

    Після того, як лінія буде повністю зафіксована, рекомендуємо Вам сфотографувати всі стіни, щоб у випадку ремонту ви змогли точно визначити місце прокладки проводки.

    Під’єднання фурнітури

    Цей етап досить простий, необхідно підключити в квартирі всі розетки і вимикачі. Для цього в штроби встановлюються підрозетники і спеціальні коробки. Рекомендуємо Вам «садити» дані елементи на алебастр, т. к. він швидко і надійно прихоплюється до стіни.

    Кріплення вимикача і розетки своїми руками

    Дізнатися про те, як правильно підключити вимикач світла, Ви можете у відповідній статті.

    Підключення автоматів і УЗО

    Останній етап монтажу електропроводки в квартирі — складання вступного щитка. Згідно зі складеною схемою Ви повинні підключити автоматичні вимикачі і ПЗВ. Складнощів у приєднанні цих апаратів не повинна виникнути — вступної провід заводиться зверху, а відходить до розподільній коробці знизу.

    Про те, як підключити УЗО ми розповідали. Підключення автоматичного вимикача також не складе труднощів, навіть чайникам в електриці.

    Після того, як всі електротехнічні вироби в квартирі будуть підключені, необхідно здійснити прозвонку електропроводки мультиметром, щоб переконатися в правильності виконаної роботи. Якщо ніяких проблем не буде виявлено, сміливо включайте автомат і здійснювати перші випробування готової лінії.

    Джерело: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html

    Схема і розводка електрики в квартирі: складання плану та реалізація проекту

    При заселенні в квартиру величезним недоліком виступає те, що монтажний план електропроводки не видається на руки мешканцям, на відміну від приватного сектора, де виконавча схема – обов’язковий документ при погодженні проекту у відповідних інстанціях. У цій статті поговоримо про те, які бувають варіанти електропостачання різних квартир і як правильно скласти схему електрики.

    Способи з’єднання електричних ланцюгів

    Якщо ви не можете похвалитися наявністю знань, не варто братися за таку складну роботу.

    Краще зверніться за допомогою до фахівців, які швидко і якісно не тільки складуть план, при необхідності усунуть несправність або замінять стару проводку. Тим, хто розуміє, нагадаємо основні способи з’єднання електричних ланцюгів:

  • Послідовне — кожен елемент розташовується за попереднім, таке з’єднання не має вузлів. Найпоширеніший приклад – ялинкова гірлянда, тобто всі споживачі знаходяться на одному дроті. Вагомий недолік – при виході з ладу одного елемента вся ланцюг перестає працювати.
  • Паралельне – жоден елемент не з’єднаний між собою, але вони об’єднані двома вузлами. При виникненні несправності одного їх споживачів, інші продовжують працювати.
  • Змішане — коли на одній ділянці електроланцюга застосовуються і перший, і другий тип з’єднань.
  • На цьому малюнку показані всі види з’єднань: наприклад електричні точки 1,2,3 — з’єднані паралельно, 4,5,6 — послідовно, а весь ділянка вважається комбінованим.

    Основні типи розведення проводки

    Обрана розводка відповідає повністю за всю схему. Всього виділяється три основних типи:

  • Найчастіший тип розводки – через розподільні коробки. Електричний щиток розташовується на сходовій клітці, а не в житловому приміщенні. Від нього входить кабель живлення, а в самому щитку розташовуються лічильник і кілька вимикачів (найчастіше 1-3). В кожній окремій кімнаті електропостачання здійснюється через розподільну коробку, розташовану при вході.Розподільні короби розташовуються над вимикачем біля входу в кімнату
  • «Зірка». Кожна точка освітлення або розетка розташовуються на окремої кабельної лінії, що заходить в електричний щит, і часто мають власний автоматичний вимикач. Така розводка дає можливість здійснювати повний контроль над кожним елементом ланцюга електропостачання, але відчутний мінус для власника – значне збільшення кількості необхідної проводки і трудовитрат, висока вартість досить габаритного щита, що призводить до істотного подорожчання проекту.
  • «Шлейф». Принцип схожий з «зіркою», але відрізняється тим, що на одному кабелі розміщується не один елемент, а кілька. Проект обійдеться дешевше попереднього.Найчастіше використовуються змішані типи. В даному прикладі це «зірка» і «шлейф»
  • Рідко можна зустріти один з варіантів у «чистому вигляді». У кожному конкретному випадку вони змішуються для досягнення максимально ефективного результату.

    Складання схеми електропроводки

    Будь-яка схема – точний креслення плану приміщень з точним зазначенням розподільних груп і кожного елемента електропостачання. Краще всього розміщувати її не на одному аркуші, а на окремих, на кожному з яких буде докладний опис тільки однієї групи. Надалі такий план буде легко читати і розуміти.

    Всі джерела споживання слід розділити на декілька груп.

    Підключивши кожну з них до окремого автомата, надалі можна буде уникнути повного відключення електроенергії при необхідності ремонту проводки в одній з кімнат. При монтажі тільки однієї лінії знадобиться дуже потужний кабель, здатний витримати високі навантаження, що виникають при одночасному включенні всіх споживачів в мережу.

    Ми рекомендуємо всю електрику розбити на групи

    Якщо електричний щит буде знаходитись в квартирі, виділяють групи:

    • освітлення житлових кімнат, кухні і коридорів;
    • електропостачання житлових кімнат;
    • електропостачання кухні і коридорів;
    • освітлення і електропостачання санвузла;
    • якщо в квартирі електроплита, її відокремлюють від інших.

    Після того як групи спроектовані, необхідно визначити місця підключення всіх основних споживачів електроенергії. Це пральна машина, електроплита, кондиціонер, водонагрівач, духовка і посудомийна машина.

    Тепер можна визначити місця установки вимикачів, світильників, розподільних коробок і розеток і нанести їх на чорновий план електрики квартири. Уважно з’єднуємо всі ланцюги і проставляємо довжини проводів.

    Тепер складається чистова схема електрики. Для цього зображується точний план всіх приміщень на кожному з листів з урахуванням всіх розмірів. Всі електричні точки проставляються за допомогою загальноприйнятих позначень і з’єднуються лініями, які позначають дроти. Для кращої читабельності рекомендуємо дроти освітлення, заземлення та силові кабелі позначити різними кольорами.

    Обов’язково слід позначити всі відстані: лінійні розміри кімнат, відстані від проводів до стін, стелі, підлоги, а також до систем опалення. Така схема буде не тільки відрізнятися більшою наочністю, але по ній можна буде виробляти та всі необхідні розрахунки.

    Вимоги, умови, норми

    При складанні схеми слід пам’ятати про деякі важливі вимоги до розташування електропроводки в житлових приміщеннях:

  • У ванній кімнаті не повинно бути розеток, за винятком розетки для електробритв, підключеної через трансформатор.
  • Не можна підключати заземлюючі контакти розеток до нульових проводів, а також до системи водопостачання або опалення. Це небезпечно для людського життя. Для такої мети існує дріт захисного заземлення.
  • Якщо в квартирі встановлена не газова, а електрична плита, то головний автомат повинен бути номіналом не менш 63А.
  • Дроти прокладаються тільки по вертикалі і горизонталі, розташовуючись строго під прямим кутом один до одного. Не варто міняти їх траєкторію, надалі це загрожує тим, що зростає ймовірність пробою проводів цвяхом або дрилем при виконанні невеликих ремонтних робіт.
  • Слід уникати перетину проводів. Якщо це неможливо, то відстань між ними повинна бути понад 3 мм.
  • При виставленні розмірів на плані необхідно стежити, щоб відстань від кабелю до підлоги або стелі становило не менше 150 мм, до віконних рам, дверних косяків і кутів – не менше 100 мм.
  • Всі вимикачі і розетки краще розташовувати на одній висоті. При цьому вимикачі встановлюють зліва від вхідних дверей на висоті 800-900 мм, а розетки – 250-300 мм В деяких випадках, наприклад на кухні, відстань може змінюватися.
  • Зазор між трубами опалення і проводами має бути не менше 30 мм.
  • Проводи до розеток підводяться знизу, а до вимикачів зверху.
  • Варіанти розміщення електрики

    У цій частині статті ми наведемо типові схеми в квартирах різних розмірів. Кожен конкретний план буде залежати від індивідуальних уподобань господарів, але у всіх них будуть розетки, джерела освітлення і розподільний щит. Взявши за зразок запропоновані варіанти, їх неважко доповнити необхідними точками.

    Електропроводка в однокімнатній квартирі

    В однокімнатній квартирі найчастіше проводка ділиться на дві групи:

    • кухня і санвузол, де скупчується велика кількість електроприладів;
    • житлова кімната.

    Робиться це для того, щоб отримати запас потужності шляхом розподілу загальної навантаження на два ланцюги, а також для того, щоб у разі замикання або обриву ланцюга, одна лінія у нас залишалася в робочому стані.

    Електрика багатоквартирного житла

    Наведена схема квартирної електропроводки стандартної двокімнатної з розташуванням електричного щита біля входу в квартиру виконана у дещо спрощеному вигляді. Тут представлені тільки основні джерела освітлення, тобто люстри, найпростіші одноклавішними вимикачі, приховані розетки із захисним контактом для заземлення.

    Отже, як ви самі бачите, електричну схему можна скласти самостійно. Спеціаліст набагато якісніше виконає цю роботу, але кожен господар квартири повинен вміти правильно визначати місця проходження проводів, щоб уникнути їх випадкового пошкодження невдало вбитим цвяхом або свердлом дрилі.

    Джерело: http://strmnt.com/dom/comm/electric/sxema-i-razvodka-elektriki-v-kvartire.html

    Як правильно зробити розведення електропроводки

    Розводка електрики в квартирі… на Жаль, якою б спец не був в цій області, він завжди стикається з труднощами. Щоб у вас не виникло, прочитайте керівництво про те, як зробити розводку електропроводки причому правильно. Тим більше воно складається всього з 6-ти кроків.

    Крок №1 — Визначте, який тип розводки використовувати в квартирі доцільніше

    Є три типу розводки:

  • Через розподільні коробки. В електричний щиток поміщають лічильник і кілька автоматів. Щиток встановлюють у під’їзді, а від нього пускають живильний кабель в квартиру.
  • Живильний кабель підходить до розподільних коробок. Вони розташовані в кожній кімнаті і підключені один до одного послідовно. Від розподільних коробів йдуть дроти на розетки, вимикачі та освітлення. Такий тип розводки використовується найчастіше.

  • Зірка. Кожен вимикач і розетка з’єднуються з електричним щитом безпосередньо. При цьому у кожного свій автоматичний вимикач. Плюс цього типу: не доведеться знеструмлювати всю квартиру, якщо треба виправити неполадки в проводці одного з елементів. Мінус – багато проводів і праці під час монтажу, що багаторазово підвищує вартість монтажу електрики.
  • Шлейф. Принцип такий же, як і в зірці, тільки до щитка підходить не з однієї розетки і вимикачі – вони об’єднуються в групи.
  • Щоб розводка електропроводки була максимально ефективною, радимо поєднувати в квартирі два або всі типи. Наприклад, як на фото нижче, де використовується тип розводки зірка і шлейф.

    Крок №2 – Намалюйте план квартири у двох примірниках

    На першому плані — схема розводки вимикачів освітлення, на другому – розеток.

    Крок №3 — Розділіть джерела споживання енергії на кілька груп

    На кожну групу окремий автомат. Наприклад:

    Варіант №1

    • Група 1 – витяжка і холодильник – потрібно автомат на 25 А
    • Група 2 – пральна машинка – автомат на 25 А
    • Група 3 – освітлення – автомат на 10 А
    • Група 4 – розетки – автомат на 25 А
    • Група 5 – посудомийна машина – автомат на 25 А
    • Група 6 – електроплита – автомат на 32 А

    Варіант №2

    • Освітлення всіх кімнат, кухні та коридору – автомат на 10 А
    • Кімнатні розетки – автомат на 25 А
    • Кухонні і коридорні розетки – автомат на 25 А
    • Освітлення і розетки санвузли (Ця група в будь-якому випадку повинна бути відокремлена від інших, тому що ванна і туалет – приміщення з підвищеною вологістю і до проведення пред’являються більш жорсткі вимоги, ніж до проведення інших приміщень) – автомат на 25 А
    • Для кожної техніки (електроплити, посудомийної машини, пральної машини) виділяється по одній групі — автомат на 25 або 32 А

    Розділити споживачів електрики на групи необхідно з двох причин:

  • Якщо всіх споживачів підключити до одного автомату, то від нього потрібно вести дуже товстий дріт, щоб він витримав навантаження. Та й автомат доведеться купувати потужний. А чим товще дріт і потужніше автомат, тим дорожче вони коштуватимуть.
  • Якщо одна розетка або вимикач вийдуть з ладу, то доведеться знеструмлювати всю квартиру, щоб усунути поломку.
  • Крок № 4 – Визначте число і розташування розеток, освітлювальних приладів і вимикачів

    Виходячи з наявної в будинку техніки (живиться електрикою), а також з урахуванням майбутніх покупок розрахуйте оптимальну кількість розеток і вимикачів для кожної кімнати. Пам’ятайте, не можна, щоб у ванні були розетки. Допускається тільки одна – для електробритви. І то – вона повинна приєднуватися через трансформатор.

    Тепер вам треба розташувати розетки і вимикачі якомога зручніше. У цьому допоможуть рекомендації нижче:

    • розетки і вимикачі ставити зліва від вхідних дверей
    • розетки на висоті 40 см у всіх приміщеннях, крім кухні – тут в залежності від гарнітурів – 95-115 см
    • вимикачі на висоті 90 см

    Місця, де ви вирішили поставити розетки, вимикачі та освітлення, позначаєте в плані відповідними знаками.

    Крок №5 – Ведіть дроти від розеток і вимикачів до електричного щита (на плані, зрозуміло)

    Якщо ви використовуєте тип розводки з розподільними коробками, від розеток і вимикачів проводу спочатку підуть до них, а від них до щита.

    У цьому вам допоможуть поради нижче:

  • Проводи повинні йти тільки по вертикалі або горизонталі, але ніяк не під кутом.
  • Небажано, щоб дроти перетиналися. Якщо так не виходить, то розташовуючи їх на відстані мінімум 3 мм один від одного.
  • Відстань від підлоги або стелі до проводів повинна бути не менше 15 см, а від кутів, дверних і віконних прорізів — не менше 10 див.
  • До розетки дроти йдуть знизу, а до вимикача зверху.
  • Крок №6 – Вважаєте, скільки дроти і автоматів потрібно

    Кількість проводу розрахуєте, виходячи з розмірів приміщень, а кількість автоматів – виходячи з кількості груп. При цьому пам’ятайте: всі автомати повинні бути підключені до одного – самому потужному. Якщо в будинку використовується електроплита, то такий автомат повинен бути мінімум на 63 А. Нижче представлені інші поради.

    Інші поради по електриці

    • Використовуйте мідну проводку. Небажано поєднувати її з алюмінієвої.
    • Бажано, щоб перетин дроту, що йде до електричного щита, було 4 кв. мм, переріз дроту для освітлення – 1.5 кв. мм, решта – 2.5 кв. мм
    • Буде непогано, якщо встановити на кожен автомат пристрій захисного відключення (УЗО). В обов’язковому порядку встановити на автомати для санвузла та кухні.
    • Не підключайте розеток заземлення до нульових проводів, до системи водопостачання та опалення.
    • Між трубами опалення і проводами повинно бути не менше 3 см

    Джерело: https://titanstroy.su/blog/engineering/razvodka-elektroprovodki/

    Електропроводка в будинку своїми руками – схеми, матеріали і нюанси монтажу

    Сучасна електрична розводка проводів в будинку – це складна схема кабелів, яка відповідає безпеки експлуатації великої кількості побутових приладів. Років так тридцять тому все було набагато простіше. Зараз же з’явилися суттєві відмінності з минулим часом в установці проводів і їх вартості.

    І навіть у ті часи прокладання проводів вимагала від майстра знань і вміння. Хоча, якщо взяти до уваги деякі правила і вимоги сучасних норм, то електропроводка в будинку своїми руками (схеми можуть бути різними) – справа реальна.

    У першу чергу це стосується вміння читати схеми і створювати їх, знань правил схемної розведення проводів по кімнатах, і навички електромонтажника теж не завадять.

    Правила електричної розводки

    Отже, правильно проведені роботи по електромонтажу залежать від виконання вимоги одного документа – це «Правила Пристрою Електроустановок» або коротше ПУЕ. По суті, це покрокова інструкція до застосування. У цьому документі все розкладено по поличках. Що з цих правил допоможе правильно провести монтаж електропроводки в приватному будинку своїми руками?

    • Всі елементи проводки повинні бути доступні в незалежності від місця їх установки. До цих елементів відносяться розетки, вимикачі, розподільчі коробки, лічильники.
    • Розетки встановлюються на висоті 50-80 см від поверхні підлоги. Відстань від варочних плит і опалювальних радіаторів – півметра. Кількість розеток визначається площею кімнати. Одна розетка на 6 м2. На кухні кількість визначається необхідністю цих пристроїв. В туалеті їх не монтують, у ванній проводиться установка влагозащищенных зразків.
    • Вимикачі необхідно кріпити на висоті 60-150 см, при цьому доведеться враховувати ширину полотна вхідних дверей. Воно не повинно закривати вимикач. Зазвичай, якщо двері відкриваються наліво. То вимикач встановлюється з правого боку від входу.

    Висота установки вимикачів

    • Проводу можна прокладати тільки горизонтально або вертикально. При цьому існують певні відстані від суміжних поверхонь, труб або несучих конструкцій. Для горизонтальних контурів – 5-10 см від балок перекриття, або 15 см від базової поверхні стелі. Від підлоги в межах від 15 до 20 см. вертикальні контури: від віконних і дверних прорізів не менше 10 см, від газових труб – 40 див.
    • В незалежності від того, яка проводка буде прокладатися (прихована або відкрита), необхідно стежити за тим, щоб кабель не притискався до металевих частин конструкції.
    • Якщо по одному контуру прокладаються відразу кілька проводів, то їх притискати один до одного протипоказано. Мінімальна відстань 3 мм між ними. Краще ж укласти кожен кабель в гофру або короб.
    • З’єднувати між собою алюмінієвий і мідний дріт заборонено.
    • Контури заземлення і занулення з’єднуються тільки болтовими кріпленнями.

    Як бачите, правила не дуже складні, тому зробити проводку правильно своїми руками, не складе великої праці.

    Відкрита проводка

    Створювати схему електропроводки в будинку своїми руками, якщо ви неспеціаліст, краще не треба. Цим повинен займатися фахівець. За його послуги доведеться заплатити, але це того варто. Хоча розібратися, враховуючи описані вище правила, можна і самому, але на це піде час.

    Отже, правила відомі, залишається розкидати по кімнатах дроти і замкнути їх на освітлювальних приладах, розетки і вимикачі. Тому на папір переносите план кімнат та підсобних приміщень. У них вказуєте місця точок освітлення, розеток і вимикачів.

    До них підводяться кабелі. Здавалося б, все дуже просто. Але доведеться враховувати споживану потужність світильників і побутових приладів.

    • послідовний;
    • паралельний;
    • змішаний.

    Останній варіант найбільш оптимальний. По-перше, при монтажі економляться матеріали. По-друге, у нього більш висока ефективність.

    Схема проводки в квартиреПрактика показує, що до кожної кімнаті необхідно провести окремий контур з розподільчого щита. До того ж освітлення проводиться окремо від розеток. Але враховуйте той момент, що, наприклад, на кухні дуже велика кількість приладів, що споживають велику потужність.

    Тому варто з розподільного щита до кімнати в распаячную коробку довести кабель, витримує загальну споживану потужність, а вже з неї окремо під кожну розетку свій провід. При цьому можна заощадити, враховуючи призначення розетки. Наприклад, для посудомийної машини провести кабель з більшим перетином, а під холодильник з меншим.

    Розрахунок потужності і підбір перерізу кабелю

    Провести проводку в блочному або цегляному будинку (квартирі) – це справа вміння і навичок. Але правильно розрахувати необхідну кількість кабелю, а тим більше його перерізу – справа досить складна. Що для цього потрібно?

    Найважливіше – це правильно розрахувати споживану потужність всіх приладів в одній кімнаті. Наведемо приклад на невеликій кухні. Отже, на кухні присутня електричної чайник потужністю 2 кВт, микроволновкка 1 кВт, холодильник 0,4 кВт, і кілька лампочок загальною потужністю 0,4 кВт. Щоб обчислити силу струму в даному контурі, необхідно скористатися законом Ома:

    I=P/U, де P – загальна потужність (ставиться у ватах), U – напруга в мережі (220 В). У нашому випадку виходить: I=3800/220=17,2 А.

    Щоб визначити по силі струму переріз проводу, необхідно зіставити ці показники за спеціальними таблицями, яких в Інтернеті велика кількість. Наприклад, ось ця знизу.

    У нашому випадку знадобиться мідний кабель перетином 4,1 мм2. Внутрішня розводка по точках споживання з визначенням потужності виробляється точно так само. Тільки доведеться враховувати один прилад, який буде споживати струм з цієї розетки.

    Схема розводки в приватному будинку

    Схема розводки в приватному будинку починається з ввідного кабелю, розрахованого на потужність 0,4 кВ. Сьогодні лічильники обліку виносяться з дому і встановлюються усередині розподільних щитів на вулиці.

    Тут же монтується загальний автомат і ПЗВ. Від цього щита прокладається кабель до другого розподільного шафи, який розташований всередині будинку. І вже від нього виробляється внутрішня розводка по кімнатах.

    Як вже було сказано вище, споживачів необхідно розбити на групи, основні з яких, якщо будинок невеликий, це:

    • освітлення;
    • розетки;
    • силова група – це пральна і посудомийна машина, бойлер, електрокотел.

    Для кожної групи встановлюється система автоматів і УЗО згідно з споживаної потужністю. Потужність автоматів впливає на їх вартість. Вся інша розведення та монтаж проводиться за правилами, про яких було написано вище.

    Показники УЗООбратите увагу, що в приватний будинок має заходити мінімум три жили кабелю: фаза, нуль і заземлення. Це оптимальна схема. Багато власників будинків вводять два дроти: фазу і нуль, і виробляють схеми занулення саме через нульовий контур. Найкраще ввести в будівлю заземлюючий контур окремо.

    Як показує практика, освітлення – це самий малопотужний контур, тому на нього встановлюється кабель ВВГ 3×1,5. Це трижильний мідний кабель, переріз жил якого дорівнює 1,5 мм2. Для розеток краще всього використовувати ВВГ 3×2,5.

    І ще один важливий момент, який стосується монтажу проводки, це прихована розводка або відкрита. Приватні будинки сьогодні зводяться з різних матеріалів. Тому якщо це дерев’яний будинок, то оптимальний варіант – відкритий монтаж. Якщо цегляний будинок або блоковий, то прихований.
    Для освітлення підійде кабель ВВГ 3*1.5

    Найскладніший – це прихований варіант. Вся справа в тому, що при ремонті будівлі доводиться займатися штроблением стін за допомогою болгарки. Процес цей курний і трудомісткий, тому намагайтеся займатися прокладкою проводів ще до початку оздоблювальних робіт.

    Електрика – справа серйозна. Той, хто наважується на її проведення своїми руками, сильно ризикує. Невелика помилка може коштувати всього. Тому порада наостанок – кожен контур обов’язково перевіряйте на опір, а краще довірте монтаж проводки електричної частини професіоналам.

    Джерело: http://onlineelektrik.ru/eprovodka/montiruem/elektroprovodka-v-dome-svoimi-rukami-sxemy-materialy-i-nyuansy-montazha.html

    Монтаж електропроводки своїми руками: схема, поради та покрокові інструкції для встановлення з нуля, а також ремонт проводки + відео

    Ні для кого не секрет, що електрика давно вже стала невід’ємною частиною нашого життя. Повноцінне існування без нього неможливо ні в місті, ні в сільській місцевості. Саме тому проектування електропроводки при будівництві житла будь-якого типу — чи не першочергове завдання.

    Звичайно, монтаж електропровідний системи – заняття, що вимагає певних знань і навичок, а іноді навіть і спеціального дозволу.

    Тим не менш, ви можете самостійно зробити електропроводку в вашій квартирі. Все, що вам знадобиться – це базові знання з електротехніки, дотримання вимог процесу і техніки безпеки, а так само ще кілька аспектів, які будуть розглянуті в цій статті.

    Ми висвітлимо весь процес монтажу електропроводки, від підготовчих робіт до перевірки працездатності конструкції, максимально детально. Наші поради допоможуть вам впоратися з електропроводкою в квартирі своїми руками на професійному рівні.

    Складаємо схему електропроводки

    Як і будь-яку справу, монтаж електропровідних систем в приміщенні слід починати з проектування.

    Фахівці радять нанести на стіни розмітку, яка вкаже, де будуть розташовані дроти, освітлювальні прилади, з’єднувальні провідники і розетки.

    • Струмопровідні кабелі розташовуються строго горизонтально або вертикально;
    • Повороти кабелів формуються під прямим кутом;
    • Відстань між пучками кабелів та перекриттями становить 150-200 мм;
    • Відстань між пучками кабелів і прорізами вікон або дверей складають не менше 100 мм;
    • Вимикачі світла розміщуються з боку ручки дверей на висоті 0,8 метра або 1,5 метра від підлоги;
    • Електричні розетки розташовуються на будь-якій зручній користувачеві висоті;
    • Кількість розеток зазвичай розраховується зі співвідношення 1 елемент на 4 погонних метра стіни;
    • Розташування розеток в сусідніх кімнатах в суміжних поглибленнях допустимо;
    • Розподільні щити рекомендується розташовувати близько до місця вводу кабелів живлення на рівні 1500-1700 мм від підлоги;
    • Обов’язково передбачити можливість підключати захисне заземлення до корпусу щитка.

    Коли ви визначилися з місцями прокладки кабелів і монтажу електричних елементів, зробіть схему електропроводки своїми руками на папері, дотримуючись масштабу щодо розмірів приміщення. Це стане в нагоді вам в майбутньому, при необхідності ремонту електропроводки.

    Складання схеми електропроводки для приватного будинку

    Електропроводки в квартирі і приватному будинку можуть значно відрізнятися між собою, у зв’язку з певними особливостями будови, розташування приміщень, використаних будівельних матеріалів. Відповідно, схема так само вимагає до себе додаткової підходу.

  • Найбільш часто для приватних будинків використовується схема, розроблена наступним чином: на фасаді знаходиться загальний автоматичний вимикач, до якого підключається кабель, що живить загальний розподільчий щиток в будинку. Зі щитка здійснюється подача і розподіл електроенергії по всіх приміщеннях.
  • Для того, щоб забезпечити безпроблемну експлуатацію і обслуговування мережі, під час проектування схеми розбийте систему на групи за певними типами. Наприклад, поповерхово, покімнатно, або за принципом «освітлення – силові споживачі – зовнішні комунікації». Враховуйте струмові навантаження на кожну групу окремо.
  • З’єднувати групи споживачів між собою потрібно, використовуючи додаткові автоматичні вимикачі, встановлені в розподільчому щитку. В деяких випадках, наприклад, коли підключаються споживачі, що працюють в агресивних умовах, підключаються такі елементи захисту, як УЗО.
  • При розрахунку схеми використовуйте план будинку. Таким чином вам буде простіше спиратися на індивідуальні особливості споруди.
  • Пам’ятайте основні рекомендації при монтажі електропроводки своїми руками в будь-яких приміщеннях:

    • Фаза розривається вимикачем;
    • Для кожної кімнати рекомендується як мінімум одна розподільна коробка;
    • Такі прилади, як пральна машинка, бойлер, кондиціонер, бажано живити від окремих магістралей, щоб забезпечити заземлення корпусу.

    Інструменти і матеріали, необхідні для монтажу електропроводки

    Після того, як проект повністю обговорено і затверджено, потрібно визначитися з вибором необхідних матеріалів і придбати їх. Це слід зробити, враховуючи всі технічні особливості об’єкта.

  • Купуючи кабельно-провідникову продукцію, зупиніть свій вибір на ізольованих медножильных кабелях. Відповідне переріз провідників потрібно визначати на підставі споживаної потужності об’єкта. В стандартно використовуються варіантах, наприклад, в житлових будинках, зазвичай використовуються провідники, що мають перетин 1,5/2 мм для ланцюга освітлення і 2,5/2 мм для силової групи. Завдяки цій особливості, зазначені кабелі застосовуються при потужності споживання освітлювальних приладів до 4 кВт із загальною потужністю інших споживають елементів до 6 кВт.
  • Крім кабелів потрібно придбати розподільні коробки, розетки, вимикачі, прилади обліку електроенергії і системи захисного відключення. Якщо ви плануєте монтаж проводки відкритого типу, вам будуть потрібні спеціальні короби з пластику, монтажні фіксатори, гофрорукава.
  • Тепер слід визначитися, який вид електропроводки ви хочете використовувати у вашій квартирі: приховану або зовнішню. У кожного виду є свої особливості, переваги і недоліки, які варто розглянути докладніше, перш, ніж приступити до роботи.

    Прихована електропроводка розташований у заздалегідь заготовлених порожнинах всередині стін. Це дозволяє приховати дроти, захистити їх від механічних пошкоджень, а значить – забезпечити безпеку від загоряння. До недоліків можна віднести трудомісткість методу і низьку ремонтопридатність конструкції.

    Зовнішня електропроводка розташовується на поверхні стін всередині спеціальних коробів, труб або жолобів підлогових плінтусів і фіксується відповідними кріпильними елементами. З недоліків – неестетичний вигляд і вразливість до зовнішніх механічних пошкоджень.

    Тепер розглянемо кожен варіант більш докладно.

    Монтаж електропроводки своїми руками відкритим методом

    Такий спосіб забезпечення житла електроенергією вважається самим простим і не витратним. Оскільки всі струмопровідні елементи залишаються на увазі, обслуговування та ремонт електропроводки при необхідності зробити досить легко.

    Але у цього методу бувають деякі особливості, які обмежують застосування такої проводки в житловому будинку. Це низька механічна міцність і примітивні естетичні характеристики.

    Змонтувати відкриту електропроводку ви зможете досить легко. Для цього використовуйте плоскі дроти марок КВІ, АППВ, АПРВ. Кріпити їх до основи стіни можна двома способами:

    • заздалегідь підготовленими бляшаними смужками шириною 1 см, прокладаючи електротехнічний картон;
    • використовуючи спеціальні пластикові кріплення, фіксуються цвяхами або клеєм.

    Зверніть увагу: якщо укладання струмоведучої магістралі проводиться з підстави з легкозаймистих матеріалів, обов’язково потрібно прокласти шар теплоізолятора під дроти.

    • Розраховуючи крок розташування фіксаторів, утримують дроти, контролюйте відсутність провисань у всіх положеннях. Фіксатори повинні розташовуватися на відстані 50 мм від кутів і місць установки основних елементів проводки.
    • Приділіть особливу увагу облаштуванню головних елементів електромережі. Всі вони повинні бути прикріплені до стіни з використанням дерев’яних або пластикових проставок, які забезпечать додаткову електроізоляцію. Підберіть розмір проставок так, щоб вони не були помітні.
    • Виконавши прокладку кабелів і закріпивши установчі та розподільні коробки, приступайте до схеми комутації. Для цього заведіть провідники в коробки, залишивши запас 75-100 мм, щоб зручно було вести подальші монтажні роботи, та здійсніть їх з’єднання.

    Монтаж прихованої електропроводки

    В будинку або квартирі електропроводка прихованого типу використовується найчастіше, завдяки своїй непомітності та естетичності. Ось основні рекомендації, яких потрібно дотримуватися в робочому процесі:

    • Кабелю слід розташовувати або в заздалегідь підготовлених штробах, або під шаром штукатурки;
    • На місцях, коли дроти перетинаються один з одним, забезпечте додаткове ізолювання за допомогою спеціальної ізоляційної стрічки;
    • Фахівці рекомендують при закріпленні провідників на поверхні стіни дотримуватися крок 0,4-0,5 м, а для фіксації використовувати пластикові кріплення або метод пріморажіванія алебастром;
    • Розподільні і настановні коробки встановлюйте в заздалегідь приготовлені поглиблення в стіні, застосовуючи алебастр;
    • Підсильте місця, в яких дроти виходять до освітлювальних приладів, встановлюючи ізоляційні трубки.

    Подальші роботи проводяться однаково як для прихованої, так і для зовнішньої електропроводки. Вам потрібно здійснити скручування проводів в такій послідовності:

    • Позбавте від зовнішньої ізоляції заведені в коробки кабелю, приблизно на 60-80 мм;
    • Зі всіх заведених у коробку провідників зріжте приблизно 50 мм ізоляції;
    • За допомогою ножа зачистите жили кабелю до металевого блиску;
    • Скрутіть відповідні жили один з одним, оголені ділянки заізолюйте.

    Останній крок монтажних робіт – підключіть всі електроприлади в системі і здійсните налагодження схеми.

    Ремонт електропроводки: як зробити правильно і яка вартість

    Ремонт проводки може знадобитися вам у разі виникнення несправностей. Про це можуть свідчити постійні перепади напруги, миготіння світла і лампочки, часто перегорають.

    Запасіться такими інструментами:

    • Пасатижі, викрутки і бокорізи з ізольованими ручками;
    • Ножиці або ніж для зачищення проводів;
    • Рулетка;
    • Шуруповерт;
    • Тестер для вимірювання напруги;
    • Дриль зі спеціальними свердлами по бетону або по дереву (дивлячись з чого у вас зроблені стіни);
    • Дроти, арматура, фурнітура;
    • В деяких випадках – перфоратор.

    В першу чергу обесточьте мережу. Знайдений в ході ремонту розрив або оголений провід потрібно відразу заізолювати. Використовуйте для цього спеціальну ізоляційну стрічку для електричних мереж.

    Проводи на місці розриву потрібно скручувати не руками, а пасатижами – так контакт буде міцніше. Ще краще, якщо ви спаяете розірваний провід, а місце спайки обмотати спеціальною стрічкою. На невеликій ділянці краще замінити провід на цілий.

    Оптимальним варіантом буде повна заміна всієї проводки, особливо якщо старі дроти алюмінієві, а нові – мідні.

    Джерело: http://legkovmeste.ru/stroitelstvo-i-remont/elektroprovodka-v-kvartire-svoimi-rukami-remont-provodki-i-ustanovka-s-nulya.html

    Як самостійно замінити електропроводку в квартирі

    В процесі виконання ремонтно-будівельних робіт дуже часто вдаються до повної або часткової заміни електричних комунікацій. І це неспроста, адже в більшості випадків електропроводки, прокладені ще за часів колишнього Радянського Союзу, сьогодні не в силі впоратися з покладеними на них функціями (пов’язано з підвищенням споживаної потужності і жорсткістю вимог безпеки).

    Найчастіше заміна електропроводки в квартирі пов’язана з вирішенням наступних завдань:

    • Збільшення переданої потужності (за рахунок застосування провідників з великим поперечним перерізом);
    • Продовження терміну служби комунікацій (шляхом впровадження мідних провідників замість алюмінієвих аналогів);
    • Підвищення безпеки споживача (за рахунок зміни до схеми розподілу харчування: з глухозаземленою нейтраллю на схему з захисним заземленням).

    Етапи проведення робіт покрокова інструкція

    Відразу ж слід зазначити, що заміна електропроводки своїми руками відноситься до технічно складних операціях і може бути реалізована кваліфікованим виконавцем лише при повному дотриманні вимог технологічного процесу і на підставі існуючих будівельних норм і правил, а також з урахуванням Правил Пристрою Електроустановок.

    При цьому для спрощення процесу виконання робіт, рекомендується проводити представлені операції в заданій послідовності тим самим, виключаючи можливість помилок і неточностей.

    Складання плану для прокладки електропроводки

    Самостійне складання плану електропроводки в квартирі є найбільш відповідальним заходом у процесі проведення монтажних операцій, адже саме на даному етапі буде потрібно чітко визначитися з точками розташування основних споживачів електричної енергії, а вже на підставі наявних даних, продумати найбільш оптимальну схему монтажу електричних провідників в квартирі.

    Виконуючи складання ескізного плану потрібно забезпечувати рівномірний розподіл навантаження в межах всього об’єкта нерухомості, для чого можуть бути застосовані такі можливості:

    – Групування споживачів з однотипними характеристиками (за кімнатна, силові ланцюги, освітлення, поповерхово) за рахунок застосування декількох незалежних ліній, оснащених власними системами захисту і безпеки (автоматичні вимикачі, УЗО);

    – Обмеження максимального навантаження, що припадає на одну лінію в межах 4-5 кВт.

    Покрокова схема електропроводки в квартирі відео

    Крім цього, представлений документ повинен відображати інформацію про місця установки електророзподільних пристроїв (розетки, вимикачі, освітлювальні прилади) і особливості прокладки сполучних магістралей, що дозволить в подальшому реалізувати монтажні операції найбільш правильно.

    Через що в процесі складання технічного проекту квартири своїми руками, доцільно дотримуватися базових рекомендацій.

    По-перше, розташовувати електромонтажні вироби таким чином, щоб до них був безперешкодний доступ для проведення монтажних і регламентних робіт.

    По-друге, позиції розміщення вимикачів в квартирі повинні задовольняти наступним вимогам:

    • У відкритому стані, полотно міжкімнатної двері у квартирі не повинно перекривати доступ до виробу, тоді як мінімальна відстань від вимикача до коробки дверей повинно дорівнювати 10 см;
    • По висоті від рівня підлоги, вимикачі освітлення треба розташовувати на відстані 90 см або 1,5 метра;

    По-третє, розміщення електричних розеток слід проводити з урахуванням вимог щодо електропостачання (для житлових приміщень 1 точка – на кожні 6м2 загальної площі), а також беручи до уваги передбачувану компонування електропобутового обладнання (установка витяжки на кухні, холодильника чи пральної машини повинна передбачати близьке розташування живильних розеток).

    А при необхідності заміну і монтаж електричних розеток у санвузлах, виробляти їх підключення лише з застосуванням виносних трансформаторів, обладнаних відповідним захистом. До того ж не слід розташовувати електричні розетки в районі інженерних комунікацій, що складаються з струмопровідних матеріалів (системи опалення, водопровід, газопровід).

    При складанні робочого проекту слід враховувати вимоги, які пред’являються до прокладання з’єднувальних провідників. Адже мало того, що кабельно-провідникова продукція повинна розташовуватися лише в горизонтальному або вертикальному положенні, дуже важливо витримувати пропорції:

    • Видалення провідника від підлогових і стельових систем: на 15-20 см;
    • Видалення провідника від дверних і віконних прорізів: на 10 см;
    • Видалення провідника від струмопровідних комунікацій: 40 см;

    Розташування електрообладнання в квартирі

    На підставі даних робочого проекту здійснюється подальша заміна електропроводки, для чого робочі операції реалізовується в наступній черговості:

    • Готується місце виконання роботи (винос меблів, відключення від електричної мережі);
    • На стінових і стельових модулях наноситься розмітка, яка вказує на місця установки електромонтажних виробів і прокладки з’єднують магістралей;
    • Здійснюється штроблення стін під проводку і подальша розстановка всіх електромонтажних елементів;
    • Проводиться прокладання живильних кабелів від загального розподільчі пристрої до розподільних коробок, а від них до кінцевим споживачам (розетки, системи освітлення);
    • На основі наявного проекту виконується підключення провідника в распред коробку (з наступним ізолюванням оголених ділянок) і комутація всіх електромонтажних приладів;
    • Проводиться налагодження нової електросхеми (потрібна подача робочої напруги).

    Для того щоб електропроводка гарантувала тривалу і безаварійну експлуатацію пристроїв і безпека споживачів, в процесі виконання робіт бажано дотримуватися загальноприйнятих рекомендацій:

  • Застосовувати якісні електромонтажні вироби, з відповідними характеристиками по струму, напрузі, перерізу та ізоляції провідників;
  • Комутацію компонентів електросхеми здійснювати з використанням клемників і спеціальних затискачів, а при необхідності (експлуатація у вологих умовах) виконувати з’єднання жив методом зварювання або пайки;
  • Виключати з’єднання різно компонентних провідників (мідь-алюміній);
  • Виробляти всі оздоблювальні роботи в квартирі тільки після налагодження електросхеми при повному зняття робочої напруги.
  • На підставі всього вищесказаного можна відзначити, що заміна електропроводки своїми руками досить складне завдання, якісна реалізація якої може бути досягнута тільки при виконанні перерахованих вимог.

    Джерело: http://masterok-remonta.ru/elektrika-i-osveschenie/zamena-elektroprovodki-v-kvartire.html

    Електропроводка в квартирі своїми руками. Ремонт та заміна електропроводки

    Якщо ваша проводка заіскрилася це вірна ознака її несправності. А так як питання справність проводки безпосередньо пов’язані з питаннями безпеки, то, безумовно, вони стають актуальними і потребують термінового вирішення.

    Настала пора зайнятися заміною електропроводки? А от як правильно зробити розводку, провести ремонт для вас таємниця за сімома печатками? Нічого дивного в цьому немає, якщо в школі ви не зубрили фізику, так і домашні проблеми найчастіше перекладали на плечі кваліфікованих майстрів.

    Ціна ремонту електропроводки

    Ремонт електропроводки – завдання не з простих, вона вимагає володіння певними навичками та граничної обережності. Варто тільки з’єднати не ті дроти, як тут же послідує досить гучний хлопок, а потім відключиться електрика у всій квартирі, а часто і в усьому під’їзді.

    Для початку необхідно переконатися в тому, що ваша проводка все-таки потребує заміни. У будинках старої споруди, як правило, застосовувалися дроти, зроблені з алюмінію, проте проблема полягає не в цьому. Причиною ремонту може стати стара ізоляція проводів, з роками вона приходить в непридатність, починає тріскатися і обсипатися.

    Оголені дроти і призводять часом до короткого замикання. Вихід тут тільки один – заміна алюмінієвої проводки на нову, мідну. Якщо ж ваша електропроводка має ще досить якісну ізоляцію, то швидше за все вона прослужить вам ще не один десяток років, і з її заміною можна не поспішати, обмежившись лише заміною старих вимикачів і розеток.

    Такий варіант стане оптимальним, якщо ви плануєте зробити невеликий косметичний ремонт, без якихось кардинальних змін, так і іскристі часом дроти вас мало хвилюють.

    А от коли вирішено провести в квартирі капітальний або так званий євроремонт, і забути про електриці на довгі роки, то слід все ж повністю замінити стару алюмінієву проводку на нову, мідну. Тільки варто врахувати, що обійдеться вам це не дешево.

    Як правильно провести заміну електропроводки? Існує кілька типових помилок, які потрібно уникати. Насамперед, вся проводка повинна бути спроектована з прив’язкою до планування квартири.

    Необхідно заздалегідь продумати, де який електроприлад буде встановлений. А також, скільки і де повинні бути розташовані вимикачі і розетки, щоб користуватися ними було не тільки зручно, але й безпечно.

    Інакше потім доведеться або розкривати стіну, або влаштовувати кабель-канал, який не стане прикрасою інтер’єру кімнати. Іншими словами потрібно скласти схему, якої слід дотримуватися. Ця схема знадобитися вам і надалі, на той випадок, якщо раптом виникне необхідність щось повісити на стіну. Знаючи, де проходить провід, ви не порушите його цілісність.

    Постараємося своїми порадами допомогти вам зробити правильний ремонт електропроводки. В першу чергу необхідно відключити електрику. Проводку краще всього вмуровувати в стелю або стіну відступаючи від кутів 15-20 див.

    Для цього за допомогою перфоратора або болгарки слід від електрощита продовбати лінію глибиною 2-3 см використовується провід, оснащений потрійний опліткою. При наявності в будинку заземлення використовуються три дроти, якщо заземлення відсутнє, то можна обмежитися двома проводами. Кабель прокладається в лінії, після чого вона закладається гіпсовою штукатуркою. Безумовно, робота ця запорошена і брудна.

    Іншим варіантом стане пристрій проводки під гіпсокартоном або підвісним стелю. Для цього слід знайти найбільш короткий відстань між розетками та вимикачами.

    З’єднання електропроводів при проведенні розведення виробляються за допомогою зварювання, після чого місця з’єднань ретельно ізолюються. Можна використовувати також спеціальні з’єднувачі. Ще раз повторимося, що діяти слід строго за схемою, накресленої на папері.

    У тому разі, якщо виникла необхідність з’єднання мідного дроту з алюмінієвим, то для цього потрібно використовувати спеціальні перехідники. Безпосередньо з’єднувати їх ні в якому разі не можна. Сподіваємося, що застосувавши всі ці поради, ви зможете впоратися з ремонтом електропроводки в квартирі своїми руками.

    Джерело: http://dekormyhome.ru/remont-i-oformlenie/elektroprovodka-v-kvartire-svoimi-rykami-remont-i-zamena-elektroprovodki.html
